Desenho de Perspectivas

Muitas vezes é necessário transmitir a idéia de profundidade em um desenho, ou seja, é necessário representar uma peça em três dimensões. A melhor forma de representar um desenho desta forma é através das perspectivas. As perspectivas são, portanto, maneiras de representar uma peça onde é possível perceber as três dimensões: comprimento, largura e profundidade.

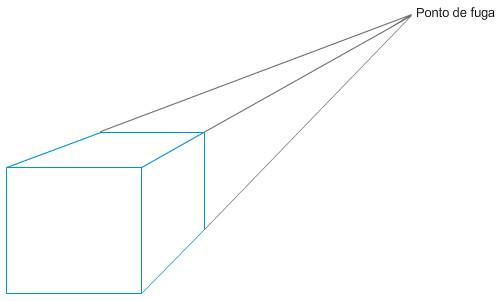

Existem vários tipos de perspectivas, como você pode ver no desenho abaixo: Vamos falar um pouco sobre cada tipo de perspectiva: Perspectivas Cavaleira A perspectiva cavaleira se caracteriza por ter a face do objeto paralela à face do papel, ou seja, uma das faces da peça é desenhada como se estivesse exatamente na frente do observador. As linhas que representam profundidade podem estar inclinadas à 30º, 45º ou 60º e sofrem redução de suas dimensões, por esta necessidade de reduzir medidas, este tipo não é o mais utilizado. Observe como acontece esta redução:   y e z medidas normais x é 1/3 da original Ex) Peça com 60mm de profundidade vai ter essa medida desenhada com 20mm.   y e z medidas normais x é 1/2 da original Ex) Peça com 60mm de profundidade vai ter essa medida desenhada com 30mm.   y e z medidas normais x é 2/3 da original Ex) Peça com 60mm de profundidade vai ter essa medida desenhada com 40mm. Perspectivas Cônicas Este tipo não é muito utilizado na mecânica, embora não seja proibido. Arquitetos e artistas plásticos são os profissionais que mais utilizam este tipo de desenho. A sua grande vantagem é a facilidade de representar um ângulo de visão, como por exemplo o que uma pessoa enchergaria se estivesse em um corredor olhando para o final do mesmo, mas é difícil a representação de detalhes técnicos mecânicos.

Perspectivas Axonométricas Este grupo de perspectivas engloba três tipos de perspectivas:a dimétrica, a trimétrica e a isométrica. As perspectivas axonômetricas são construídas sobre três eixos básicos, sendo que, a perspectiva dimétrica caracteríza-se por ter dois ângulos iguais entre esses eixos e o treceiro ângulo diferente.     A perspectiva trimétrica possui os três ângulos formados por seus eixos de construção diferentes, isso resulta em escalas diferentes para cada uma de suas linhas, ou seja, nenhuma é desenhada com a mesma medida do desenho.     Por último, mas não menos importante, temos a perspectiva isométrica. Este tipo é o mais utilizado no Brasil e caracteriza-se por ter os três eixos à mesma distância uns dos outros, ou seja, 120º. Não é necessário fazer nenhuma redução de medida, o que torna muito prática a sua utilização.
