Leitura de micrometro

Junto com o paquímetro, o micrometro é o instrumento mais utilizados na medição de peças e equipamentos na mecânica. Em outra postagem aqui do Tecmecanico nós já tratamos do procedimento de leitura dos paquímetros. Vamos falar um pouco sobre o micômetro, ver os principais tipos existentes e entender como é o seu processo de leitura.
Um micrômetro não é nada mais do que um parafuso que se enrosca em uma porca, é verdade que a rosca deste parafuso/porca é bem pequena, tanto que é chamada de rosca micrométrica. Quando uma porca dá uma volta completa ao redor de um parafuso, ela se desloca para frente ou para trás uma medida igual aou seu passo.

O micrometro ao lado, primeiro que existiu, foi inventado pelo francês Jean Louis Palmer , não era nada mais do que um parafuso que se enroscava em uma porca subdividida, assim, se ela fosse dividida em 10 partes, teriámos uma valor de cada parte dez vezes menor do que o passo do parafuso, por exemplo. Se o passo do parafuso fosse de 1mm, cada divisão na porca valeria dez vezes menos, ou seja, 0,1mm.
Os micrômetros da atualidade podem ter 50 divisões no tambor (porca) no caso dos instrumentos em milímetros ou 25 divisões no caso dos instrumentos em polegada. Observe no desenho abaixo as principais partes de um micrometro.
Dependo do tipo de aplicação, podemos necessitar de um micrometro com características construtivas diferentes, veja os principais tipos existentes:

A capacidade de leitura de um micrômetro varia de 25 em 25mm ou de 1" em 1". Assim, existe um micrômetro que serve para medidas entre 0 e 25mm, outro para medidas entre 25 e 50mm, mais um para variações entre 50 e 75mm, etc. Para os instrumentos em polegada é a mesma regra, um micrômetro que mede de 0 a 1", outro de 1" a 2", mais um de 2" a 3" e assim por diante.
O processo  de leitura é bem simples, vamos aprender como identificar medidas em mm:

Os traços acima da linha horizontal valem 1mm e aqueles que estão abaixo valem 0,5mm, o lugar onde estão estes traços chamamos de "bainha". Assim, a ordem crescente dos traços da bainha é 0,5mm; 1,5mm; 2,0mm; 3,5mm; etc.  Os traços do tambor (estes que estão "deitados") valem 0,01mm cada.
A leitura consiste em observar quantos traços de 1mm o tambor ultrapassou e somar com o valor do traço do tambor (traços "deitado"). A leitura do micrometro ao lado é 15,435mm, mas vamos vamos fazer uma leitura passo a passo.

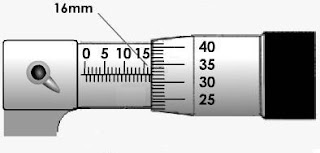

Como você pode perceber no desenho ao lado, o tambor ultrapassou 16mm da bainha, observe que apesar de o traço 16 estar bem coladinho ao tambor ele já foi ultrapassado.



Agora veja que além de ter ultrapassado o traço 16mm, o tambor também ultrapassou o traço que existe entre o 16mm e 17mm, que vale 0,5mm. Então já temos 16,5mm, falta somar a medida do tambor.



O traço do tambor que está coincidindo com a linha horizontal é o 32, ele vale 0,32mm.
A nossa medida é a soma:
16,5mm (da bainha) +0,32mm (tambor)= 16,82mm

Vamos aprender agora como se faz leitura de medidas em polegadas. Os micrômetros medem em polegada milesimal mas, antes de mais nada, devemos entender como são as medidas inteiras nestes micrômetros. Como já vimos, os micrômetros em polegada têm a capacidade de medição de uma em uma polegada, assim, no micrômetro de mede de 0" a 1", quase todas as suas medidas serão 0,xxx" (zero vírgula alguma coisa), aquele que medir de 1" a 2", terá quase todas as medidas como 1,xxx" (um vírgula alguma coisa), e assim por diante.

O processo de leitura é o mesmo, a mudança está no valor de cada traço, tanto da bainha quanto do tambor.Os maiores traços da bainha valem 0,100" (então temos 0,100"; 0,200"; 0,300"; ... 0,900"). Observando bem, perceberemos que entre cada traço grande temos outros três traço pequenos, cada um vale 0,025" (então temos 0,025"; 0,050" e 0,075"). Cada traço do tambor vale 0,001".



Vamos à leitura. Imaginando que o nosso micrometro tem capacidade de medir de 0" a 1", nossa leitura, seja ela qual for, será 0,xxx" (zero vírgula alguma coisa). O tambor ultrapassou o traço grande 6, então temos 0,600".
Agora veja que o tambor ultrapassou três traços pequenos, que valem juntos 0,075". Como já tínhamos percebido que ele havia ultrapassado também o traço que vale 0,600", podemo somar as duas medidas e chegar à 0,675", que é o valor encontrado na bainha.




O traço do tambor que coincide com a linha horizontal é o 19, ele vale 0,019". A nossa medida final será, novamente, a soma:
0,675" (da bainha)+ 0,019" (do tambor)= 0,694"


Ainda existe um outro tipo de micrômetro que consegue atingir medidas ainda mais precisas, tanto em milímetros como em polegadas, mas não é o momento de falar disso. Se você quiser estudar este assunto um pouco mais temos alguns vídeos interessantes. Temos também alguns simuladores muito interessantes, não deixe de conferir.

Quer mais informações sobre este assunto? Pesquise aqui:

Pesquisa personalizada

Como desenhar uma elipse?

O desenho técnico é a melhor forma de representar uma peça, ele mostra com clareza e objetividade todas as informações referentes ao projeto que se deseja executar. É cada vez mais raro que seja necessário riscar um desenho com caneta nanquim ou lápis e prancheta, existe uma infinidade de softwares com esta finalidade. Mesmo assim, utilizando qualquer software que seja, é necessário que o mecânico saiba os conhecimentos base para a construção de um desenho. O desenho em perspectiva (falaremos da perspectiva isométrica, que é o tipo mais usado no Brasil), geralmente é o que traz mais dificuldade quando alguém está começando na área de desenho. As elipses, sobretudo, quase arrancam os cabelos do desenhistas iniciantes.

Vamos tentar mostrar um passo a passo bem objetivo para ajudar você a aprender como se desenha uma elipse, ou seja, um círculo quando visto em perspectiva. Tenha papel, lápis, borracha, compasso e um par de esquadros à mão.


No nosso exemplo vamos desenhar um círculo de 100mm de diâmetro em perspectiva.
Como no Brasil usamos com maior frequência a perspectiva isométrica, estaremos baseando nossos estudos neste tipo de desenho. Devemos lembrar que a perspectiva isométrica possui a maioria das linhas inclinadas à 30º ou 90º.
O que queremos é obter uma elipse como esta que que você vê representada abaixo.

Para começar qualquer desenho em perspectiva, devemos iniciar traçando quatro linhas auxiliares, elas estão representadas ao lado. Não se preocupe com as medidas destas linhas, apenas desenhe elas com traços bem leves pois estas linhas deverão ser apagadas no final do processo. Para desenhá-las você vai precisar do esquadro de 30º.

Agora que já temos as linhas de referência, devemos marcar a medida do diâmetro do círculo (100mm) sobre as linas de referência. Marque os 100mm sobre a linha vertical e na linha inclinada à 30º da direita.
Agora forme um "quadrado torto" traçando uma linha vertical e uma linha inclinada a 30º sobre estas duas marcações, como foi feito no desenho abaixo:


Precisamos traçar duas linhas que vão dividir o quadrado em 4 partes. Como o quadrado tem 100mm, basta marcar 50mm na linha vertical e 50mm na linha inclinada e traçar as duas linhas nas marcações.
O próximo passo é traçar uma diagonal do quadrado maior, saindo do ponto onde as quatro linhas de referência de se encontram e indo até o outro vértice do quadrado.

Muita atenção agora, esta etapa é muito importante. Você deve apoiar o esquadro em dois pontos do quadrado grande: em uma extremidade e no meio. O objetivo é conseguir duas marcas sobre a diagonal que foi traçada no passo anterior.



Agora vamos utilizar o compasso para fazer 4 arcos. Atenção para o locais onde vamos apoiar a ponta seca (ponta que não tem grafite). Primeiro vamos apoiar a ponta seca na extremidade onde não traçamos a diagonal, em seguida abrimos o compasso até a parte central superior do compasso, observe as figuras:

Em seguida, fazemos o mesmo procedimento no lado oposto, veja:
Agora vamos apoiar a ponta seca do compasso em uma das marcas que fizemos sobre a diagonal e abri-lo até a extremidade de um dos arcos que acabamos de fazer.



Façamos o mesmo procedimento do lado oposto.

Pronto, finalmente, terminamos de fazer a elipse.

Agora, com muito cuidado, apague as linhas de construção e deixe apenas a elipse. Logo após, pegue o compasso, apoie a sua ponta seca nos furinhos que ele mesmo fez quando você estava traçando os arcos e passe novamente, com mais força, reforçando cada arco.

Se você quiser aprender um pouco mais sobre desenho, dê uma olhada nas apostilas, exercícios e vídeos que temos no Tecmecânico.
