Leitura de paquímetro

´
O paquímetro é um instrumento de medição muito utilizado nos diversos ramos da mecânica. Embora não seja o mais preciso, ele atende à maioria da necessidades de medição de serralheiros, torneiros, ajustadores e mecânicos de manutenção. Este instrumentos podem apresentar medidadas em milímetros ou em polegadas. A maioria dos estudantes apresentam mais dificuldade em realizar leituras em frações de polegadas. Mas o processo de leitura das medidas não é complexo, observe as explicações abaixo e aprenda a interpretar as medidas apresentadas por estes instrumentos.
Paquímetro Sistema Inglês (polegada fracionária):


A leitura consiste em encontrar e somar duas frações, encontradas na escala principal e no nônio.

Realizando a leitura:

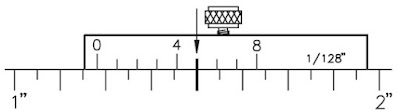

Observe o exemplo:


1º passo: Observar se o zero do nônio ultrapassou alguma POLEGADA INTEIRA.
Neste caso ultrapassou uma polegada.

2º passo: verificar quantos traços na escala fixa o ZERO NO NÔNIO ultrapassou na escala principal.
No exemplo acima o zero do nônio ultrapassou 3 traços. Como cada traço da escala principal vale 1/16", três traços equivalem a 3/16".

3º passo: identificar qual traço do nônio coincide com algum traço da escala principal.
No nosso exemplo o quinto traço do nônio coincide com um traço da escala principal (observe que apenas um traço do nônio está coincidindo) Como cada traço do nônio equivale a 1/128", cinco traços equivalem a 5/128".

4º passo: somar as medidas encontradas no nônio e na escala principal.
O valor inteiro de uma polegada encontrado acima pode ficar de fora desta soma, mas no resultado final ele deve aparecer.


3/16"+5/128"(tem que tirar MMC, neste caso vai ser 128)=24/128"+5/128"=29/128"
A medida representada no desenho acima é, portanto, uma polegada e vinte e nove avós de polegada (1 29/128").
Faça download de vários simuladores que existem na nossa seção de simuladores (clique aqui) e bons estudos!
Veja também nossa páginas de cursos e aprenda mais sobre metrologia, clique aqui.
