Relógio comparador

O relógio comparador foi inventado pelo norte-americano John Logan Walthan por volta do ano de 1940. Este importante instrumento consegue realizar medições a partir da comparação de medidas de um padrão com a peça a qual se deseja medir.

O relógio comparador tem seu funcionamento baseado em um sistema de molas e engrenagens que consegue fazer a amplificação do movimento de sua haste para mostrá-lo em uma escala que existe no visor. Abaixo você pode ver as principais partes de um relógio comparador.

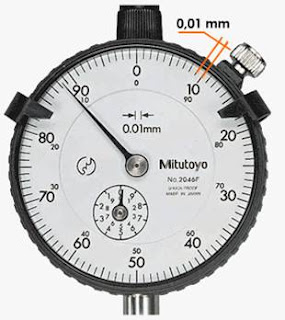

Existem relógios comparadores que realizam leituras em milímetros e em polegadas. Nesta postagem iremos tratar dos relógios que realizam leituras em milímetros. Estes relógios têm um curso máximo de 10mm e apresentam uma sensibilidade de 0,01mm. Cada unidade que o relógio pequeno desloca equivale a medida de milímetros inteiros e cada unidade que o ponteiro grande desloca no anel externo equivale à medida de 0,01mm.

A variação de medida pode ser positiva ou negativa. Após apoiar a haste do relógio na peça padrão pode-se girar o aro externo para fazer o zero coincidir com o ponteiro grande. Logo após deve-se colocar embaixo do relógio a peça que deseja-se medir. Se o ponteiro grande se deslocou no sentido horário, quer dizer que a variação é positiva, ou seja, a peça é maior do que o modelo. Se o ponteiro grande se deslocou no sentido anti-horário, a variação é negativa, ou seja, a peça é menor do que o modelo.
Como já vimos, cada unidade inteira que o relógio pequeno se desloca equivale à 1mm inteiro e cada unidade que o ponteiro pequeno se desloca equivale à 0,01mm. Assim, basta identificar a variação do relógio e somar ou subtrair do valor do modelo esta variação.


No exemplo ao lado, o ponteiro grande se deslocou no sentido horário, portanto a variação será positiva. O ponteiro pequeno saiu do zero e ultrapassou 7 unidade inteiras, ou seja, apresentou uma variação de 7mm. O ponteiro grande saiu do zero e chegou ao 71, assim, apresentou uma variação de 0,71mm. A variação de medida identificada por este relógio foi de:


+ 7,71mm





Veja se você entendeu, utilize a animação abaixo, ou então acesse nossa página de simuladores clicando aqui. Temos ainda uma página com alguns cursos online onde você pode aprender mais sobre metrologia, acesse clicando aqui.


Fonte da animação: http://www.stefanelli.eng.br/webpage/arq_swf/simulador-relogio-comparador.swf
